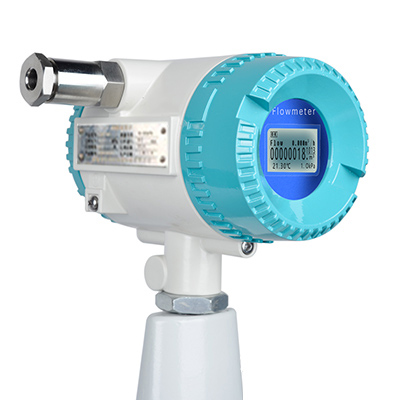

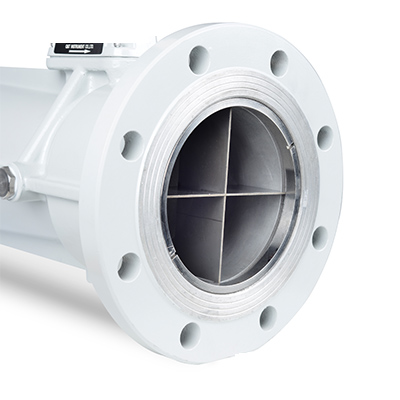

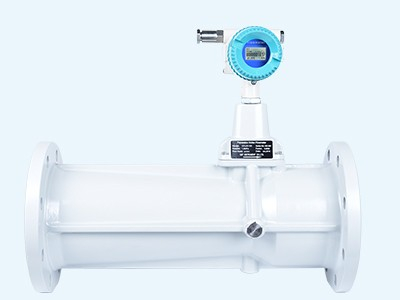

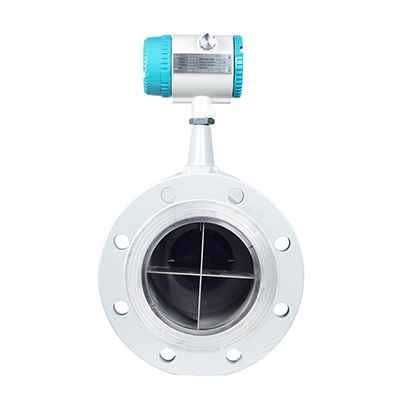

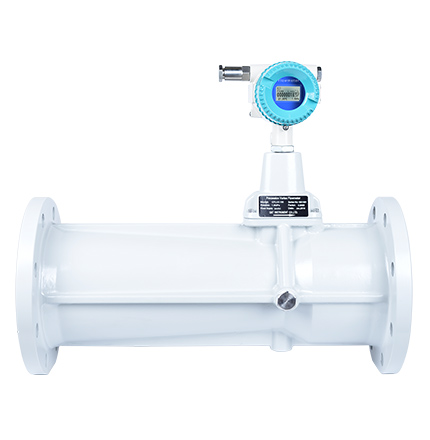

旋進旋渦流量計是采用微處理技術，具有功能強，流量范圍寬，操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品水平的新型氣體流量儀表。
1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2、實現了機電一體化，日常的計量過程不需人工值守；
3、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短；
4、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；
5、流量測量范圍較寬（qmax/qmin=15～20），可在孔板和渦街流量計無法涉足的部分小流量區域進行有效工作；
6、體積小、重量輕，離線標定較為方便；
7、測量信號既可就地顯示，也可按需遠傳；
8、儀表管理人員無需培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；
9、只需定期更換電池(微功耗)及被測介質的參數。
10、壓力損失較大；流通介質為氣體時，壓力損失約為渦街流量計的3～4倍。
| 性能 | 技術參數 | |||||||
| 口徑(mm) | 20 | 25 | 32 | 50 | 80 | 100 | 150 | 200 |
| 流量范圍(M3/h) | 1.5~15 | 3~30 | 6~60 | 10~150 | 28~400 | 80~900 | 150~1800 | 360~3600 |
| 精度等級 | 1.0~1.5% | |||||||
| 重復性 | 小于基本誤差限絕對值的1/3 | |||||||
| 工作壓力(Mpa) | 1.6Mpa,2.5Mpa,4.0Mpa,6.3Mpa；特殊壓力可咨詢客服 | |||||||
| 使用環境 | 環境溫度：-30℃~+65℃ | |||||||
| 相對濕度：5%~95% | ||||||||
| 介質溫度：-20℃~+80℃ | ||||||||
| 大氣壓力：86Kpa~106Kpa | ||||||||
| 工作電壓 | 24VDC+3.6V電池供電，電池可拆卸 | |||||||
| 輸出信號 | 4-20mA，脈沖輸出，RS485，報警輸出 | |||||||
| 適用介質 | 所有氣體（除了蒸汽） | |||||||
| 防爆標志 | ExiaIIT6Ga | |||||||
用戶在選型時，應根據管道公稱壓力、介質更高壓力、介質溫度、介質組分情況,流量范圍及信號輸出要求合理選擇流量計的型號規格
為使流量計的使用性能更好,流量計的使用范圍在大流量的20%~80%范圍內比較合適
流量計出廠時的標準輸出配置是：具有工況脈沖信號輸出(三線制)、標準流量信號輸出或RS485通訊輸出若要求有其它輸出功能時，請在訂貨時說
選型實例已知某一根氣管線的實際工作壓力為(表壓)0.8MPa-1.2MPa、介質溫度范圍為-5て-+40C,供氣量為3000~10000m/h(標況流量)，在不考慮天然氣組分的情況下，要求確定流量計的規格型號
旋進旋渦流量計應用于：工業生產過程、能源計量、環境保護工程、交通運輸、生物技術、科學實驗、海洋氣象，江河湖泊
一臺滿足各類行業流量測量
1、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
3、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
4、應避免外界強磁場的干擾；
5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
6、管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
7、應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
8、安裝流量計之前應先清除管道中的焊渣等雜物。
9、投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
10、當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
11、用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
12、流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
13、定時檢查流量計法蘭處的泄漏情況。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
